SYV75Ω系列實芯聚乙烯絕緣聚氯乙烯護套同軸電纜
-
產品說明：
導體使用單支或多股裸銅
實芯聚乙烯絕緣
外包上鋁箔屏蔽
裸銅編織屏蔽
聚氯乙烯護套
長期允許工作溫度應不超過70℃
包裝長度：
200米/卷300米/卷500米/卷(包裝規格可根據客戶要求更改。)
1、用途:
公共天線、視頻射頻、閉路電視監控系統、傳導系統及單向控制系統或是高頻率機器之接線或內部配線等。
2、生產標準：國家標準、企業標準

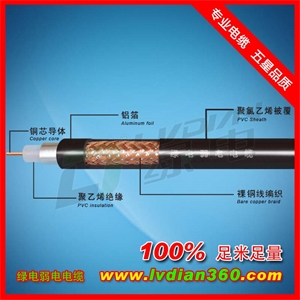

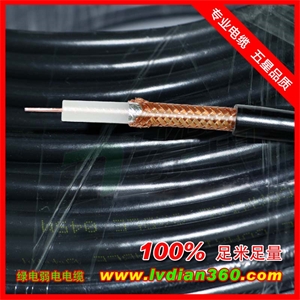

3、構造特性:
導體使用單支或多股裸銅
實芯聚乙烯絕緣
外包上鋁箔屏蔽
鍍錫銅及裸銅編織屏蔽
聚氯乙烯護套
長期允許工作溫度應不超過70℃

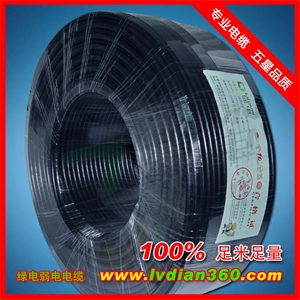

4、包裝長度：
200米/卷300米/卷500米/卷(包裝規格可根據客戶要求更改。)
|
型號/規格
|
內導體結構No./mm
|
絕緣 |
外導體
|
護套
|
|||
|
厚度 |
外徑 |
編織網數
|
密度參考值
|
厚度 |
外徑 |
||
|
SYV75-2（2.5C-2V） |
1/0.4 |
0.87 |
2.4±0.13 |
48 |
55% |
0.6 |
4.0±0.2 |
|
64 |
65% |
0.6 |
4.0±0.2 |
||||
|
96 |
85% |
0.6 |
4.0±0.2 |
||||
|
SYV75-2（2.5C-2V） |
7/0.15 |
0.87 |
2.4±0.13 |
48 |
55% |
0.6 |
4.0±0.2 |
|
64 |
65% |
0.6 |
4.0±0.2 |
||||
|
96 |
85% |
0.6 |
4.0±0.2 |
||||
|
SYV75-2 |
7/0.16 |
0.5 |
1.5±0.13 |
48 |
75% |
0.4 |
4.0±0.2 |
|
SYV75-3（3C-2V） |
1/0.5 |
1.05 |
3.0±0.13 |
64 |
60% |
0.66 |
5.0±0.25 |
|
96 |
80% |
0.66 |
5.0±0.25 |
||||
|
128 |
90% |
0.66 |
5.0±0.25 |
||||
|
SYV75-3（3C-2V） |
9/0.15 |
1.05 |
3.0±0.13 |
64 |
60% |
0.66 |
5.0±0.25 |
|
96 |
80% |
0.66 |
5.0±0.25 |
||||
|
128 |
90% |
0.66 |
5.0±0.25 |
||||
|
101/0.1 |
0.89 |
3.0±0.13 |
128 |
90% |
0.66 |
5.4±0.25 |
|
|
SYV75-4（RG59） |
1/0.643 |
1.25 |
3.7±0.13 |
64 |
50% |
0.8 |
6.0±0.2 |
|
96 |
70% |
0.8 |
6.0±0.2 |
||||
|
128 |
85% |
0.8 |
6.0±0.2 |
||||
|
SYV75-4（RG59） |
14/0.15 |
1.25 |
3.7±0.13 |
64 |
50% |
0.8 |
6.0±0.2 |
|
96 |
70% |
0.8 |
6.0±0.2 |
||||
|
128
|
85%
|
0.8 |
6.0±0.2 |
||||
|
SYV75-5（5C-2V） |
1/0.8 |
1.6 |
4.8±0.2 |
64 |
45% |
0.88 |
7.2±0.3 |
|
96 |
65% |
0.88 |
7.2±0.3 |
||||
|
128 |
80% |
0.88 |
7.2±0.3 |
||||
|
SYV75-5（5C-2V） |
12/0.2 |
1.6 |
4.8±0.2 |
64 |
45% |
0.88 |
7.2±0.3 |
|
96 |
65% |
0.88 |
7.2±0.3 |
||||
|
128 |
80% |
0.88 |
7.2±0.3 |
||||
|
42/0.12 |
1.6 |
4.8±0.2 |
128 |
80% |
0.88 |
7.4±0.3 |
|
|
SYV75-7（7C-2V） |
1/1.15 |
2.77 |
7.25±0.15 |
128 |
65% |
1.05 |
10.3±0.3 |
|
144 |
75% |
1.05 |
10.3±0.3 |
||||
|
176 |
80% |
1.05 |
10.3±0.3 |
||||
|
192 |
85% |
1.05 |
10.3±0.3 |
||||
|
SYV75-7（7C-2V） |
7/0.4 |
2.4 |
7.25±0.15 |
128 |
65% |
1.10 |
11.0±0.3 |
|
144 |
75% |
1.10 |
11.0±0.3 |
||||
|
176 |
80% |
1.10 |
11.0±0.3 |
||||
|
192 |
85% |
1.10 |
11.0±0.3 |
||||
電性能技術要求（1）
|
型號/規格
|
衰減常數20℃ dB/100m | 回波損耗dB | |||||||
| 1MHz≤ | 5MHz≤ | 20MHz ≤ | 50MHz ≤ | 200MHz ≤ | 400MHz ≤ | 900MHz ≤ | 300MHz及以下≥ | 300MHz 及以上≥ | |
|
SYV75-2（2.5C-2V） |
2.2 |
4.5 |
8.4 |
14.5 |
28.0 |
44.5 |
69.1 |
20 |
18 |
|
SYV75-（3C-2V） |
1.8 |
4.0 |
7.7 |
11.3 |
24.8 |
35.4 |
53.9 |
20 |
18 |
|
SYV75-4（RG59） |
1.4 |
3.1 |
4.8 |
8.0 |
16.0 |
22.6 |
34.1 |
20 |
18 |
|
SYV75-5（5C-2V） |
1.0 |
2.9 |
4.3 |
7.2 |
13.8 |
19.8 |
30.7 |
20 |
18 |
|
SYV75-7（7C-2V） |
0.8 |
2.1 |
3.4 |
5.8 |
11.1 |
16.0 |
24.9 |
20 |
18 |
電性能技術要求（2）
|
型號/規格
|
內導體結構No./mm
|
20℃時最大導體電阻Ω/Km | 纜芯介電強度KV |
絕緣電阻不小于MΩ.Km
|
護套介電強度KV
|
特性阻抗Ω
|
|
|
火花電壓
|
浸水電壓
|
||||||
|
SYV75-2（2.5C-2V） |
1/0.4 |
145.0 |
2.0 |
5000 |
3.0 |
1.5 |
75±3 |
|
SYV75-2（2.5C-2V） |
7/0.15 |
222.6 |
2.0 |
5000 |
3.0 |
1.5 |
75±3 |
|
SYV75-2（2.5C-2V） |
7/0.16 |
216.2 |
2.0 |
5000 |
/ |
/ |
75±3 |
|
SYV75-3（3C-2V） |
1/0.5 |
91.4 |
2.0 |
5000 |
3.0 |
2.0 |
75±3 |
|
SYV75-3（3C-2V） |
9/0.15 |
22.9 |
2.0 |
5000 |
3.0 |
2.0 |
75±3 |
|
SYV75-3（3C-2V） |
101/0.1 |
26.0 |
2.0 |
5000 |
3.0 |
2.0 |
75±3 |
|
SYV75-4（RG59） |
1/0.643 |
59.95 |
4.2 |
5000 |
3.0 |
2.0 |
75±3 |
|
SYV75-4（RG59） |
14/0.15 |
81.48 |
4.2 |
5000 |
3.0 |
2.0 |
75±3 |
|
SYV75-5（5C-2V） |
1/0.8 |
33.4 |
5.5 |
5000 |
5.0 |
3.0 |
75±3 |
|
SYV75-5（5C-2V） |
12/0.2 |
48.2 |
5.5 |
5000 |
5.0 |
3.0 |
75±3 |
|
SYV75-5（5C-2V） |
42/0.12 |
39.0 |
5.5 |
5000 |
5.0 |
3.0 |
75±3 |
|
SYV75-7（7C-2V） |
1/1.15 |
18.5 |
8.0 |
5000 |
8.0 |
5.0 |
75±3 |
|
SYV75-7（7C-2V） |
7/0.4 |
21.2 |
8.0 |
5000 |
8.0 |
5.0 |
75±3 |
