產品展示

< >

SYWV75Ω系列物理發泡聚乙烯絕緣聚氯乙烯護套同軸電纜

產品說明：
特性阻抗：75Ω
內導體使用單支裸銅線
物理發泡聚乙烯絕緣
外包鋁箔屏蔽
裸銅或鍍錫銅編織屏蔽
聚氯乙烯護套
長期允許工作溫度應不超過70℃

包裝長度：
200米/卷500米/卷1000米/卷(包裝規格可根據客戶要求更改。)

商品介紹

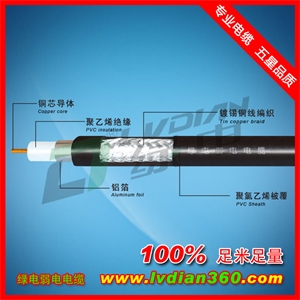

SYWV75Ω系列物理發泡聚乙烯絕緣聚氯乙烯護套同軸電纜

1、用途：
用于1GHz以下閉路電視系統，共用天線系統作為支線和用戶線以及其它高頻率機器的連接線或內部配線。
2、生產標準：國家標準、企業標準
3、說明：
特性阻抗：75Ω
內導體使用單支裸銅線
物理發泡聚乙烯絕緣
外包鋁箔屏蔽
裸銅或鍍錫銅編織屏蔽
聚氯乙烯護套
長期允許工作溫度應不超過70℃
4、包裝長度：
200米/卷500米/卷1000米/卷(包裝規格可根據客戶要求更改。)

型號/規格	內導體結構No./mm	絕緣		外導體		護套
型號/規格	內導體結構No./mm	厚度	外徑	編織網數	密度參考值	厚度	外徑
SYWV75-5	1/1.0	1.2	4.8±0.2	64	40%	0.88	7.2±0.3
				96	60%	0.88	7.2±0.3
				128	70%	0.88	7.2±0.3
				144	78%	0.88	7.2±0.3
SYWV75-7	1/1.6	2.0	7.25±0.25	96	45%	1.05	10.3±0.3
				128	55%	1.05	10.3±0.3
				144	60%	1.05	10.3±0.3
				176	70%	1.05	10.3±0.3
SYWV75-9	1/2.05	2.8	79.0±0.25	84	30%	1.15	12.3±0.3
				96	40%	1.15	12.3±0.3
				128	50%	1.15	12.3±0.3
				144	60%	1.15	12.3±0.3
				192	75%	1.15	12.3±0.3

電性能技術要求

項目	纜芯介電強度	絕緣電阻	護套介電強度	特性阻抗	衰減常數	回波損耗	屏蔽衰減
實驗條件	40~60Hz，1min	500V(直流)20℃	40~60Hz	200MHz
單位	KV（有效值）	MΩ.Km	KV（有效值）	Ω	dB/100m	dB	dB
型號			浸水實驗	火花實驗
SYWV75-5	≥1.2	≥5000	≥2.0	≥3.0	5MHz ≤2.2 50MHz ≤4.8 200MHz ≤9.7 550MHz ≤16.8 800MHz ≤20.3 1000MHz ≤24.2	300 MHz及以下≥20 300 MHz及以上≥18	5MHz≥60 50MHz≥60 200MHz ≥70 500MHz ≥70 800MHz ≥70
SYWV75-7	≥1.0	≥5000	≥3.0	≥5.0	5MHz ≤1.5 50MHz ≤3.2 200MHz ≤6.4 550MHz ≤10.7 800MHz ≤13.3 1000MHz ≤15.1	300 MHz及以下≥20 300 MHz及以上≥18	5MHz≥60 50MHz≥60 200MHz ≥70 500MHz ≥70 800MHz ≥70
SYWV75-9	≥1.0	≥5000	≥3.0	≥3.0	5MHz ≤1.2 50MHz ≤2.4 200MHz ≤5.0 550MHz ≤8.5 800MHz ≤10.4 1000MHz ≤11.9	300 MHz及以下≥20 300 MHz及以上≥18	5MHz≥60 50MHz≥60 200MHz ≥70 500MHz ≥70 800MHz ≥70
